Thanh Titan – Kim loại dẻo và có độ bền cao đáp ứng nhu cầu của bạn

Tại sao thanh Titan lại vượt trội hơn kim loại thông thường

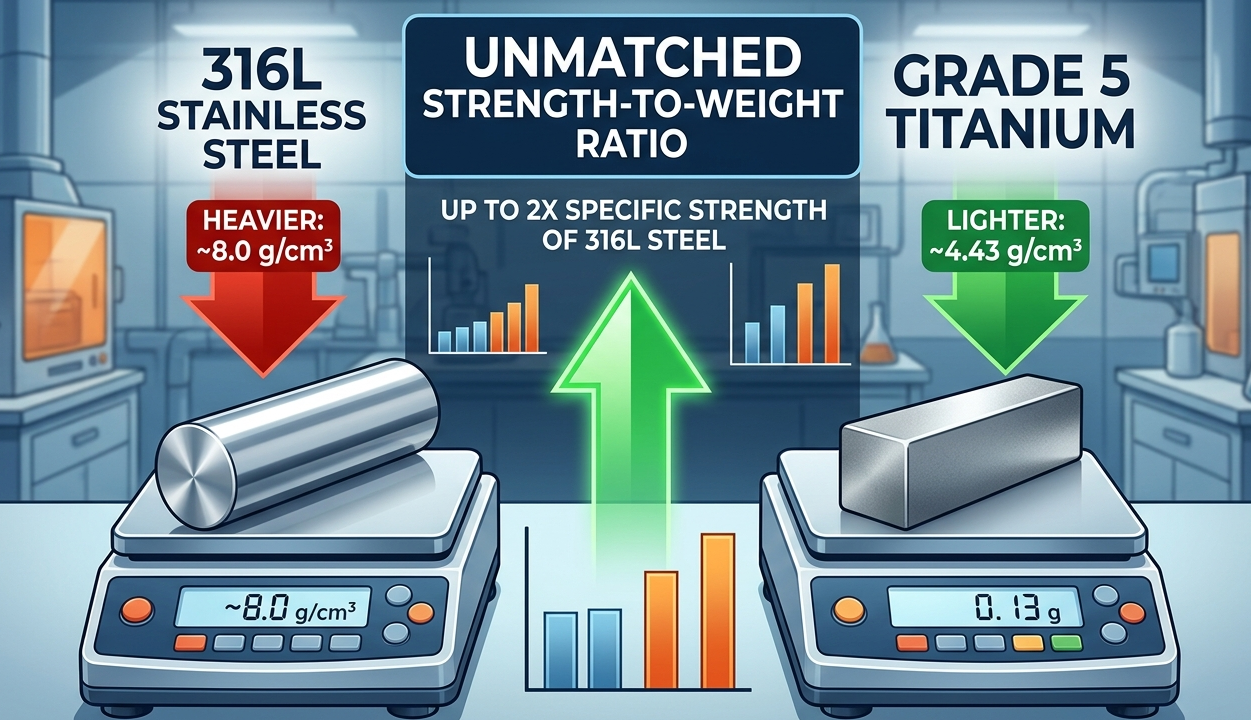

Thanh titan mang lại tỷ lệ cường độ trên trọng lượng chưa từng có—lên tới gấp đôi so với thép không gỉ 316L—đồng thời chống ăn mòn trong nước biển, clo và chất dịch cơ thể. Liệu ứng dụng này có phải là dây buộc hàng không vũ trụ được chứng nhận hay không ASTM B348 , một thiết bị cấy ghép chỉnh hình được điều chỉnh bởi ASTM F136 và ISO 5832-3 hoặc vỏ dằn dưới biển sâu được định mức ở độ sâu 6.000 m, thanh titan mang lại sự toàn vẹn về cấu trúc mà không kim loại thương mại nào có thể sánh được ở trọng lượng tương đương.

Hướng dẫn này trình bày dữ liệu cơ học, so sánh theo cấp độ, ứng dụng theo ngành cụ thể, cân nhắc gia công và câu trả lời cho các câu hỏi mua sắm cấp bách nhất—để các kỹ sư và người mua có thể chỉ định phôi phôi chính xác ngay từ đơn đặt hàng đầu tiên.

Phân loại vật liệu và các lớp chính

Cổ phiếu thanh titan được phân loại thành cấp độ tinh khiết thương mại (CP) và lớp hợp kim titan . Bốn loại CP (Cấp 1–4) chỉ khác nhau về hàm lượng oxy và sắt; các loại hợp kim đưa vào các nguyên tố như nhôm và vanadi để thiết kế các biên dạng cơ học cụ thể.

Lớp 1 – Khả năng định dạng tối đa

Độ bền kéo tối đa (UTS): tối thiểu 240 MPa; Cường độ năng suất: tối thiểu 170 MPa; Mật độ: 4,51 g/cm³. Thanh lớp 1, được quản lý bởi ASTM B348 Lớp 1 , là loại CP mềm nhất. Nó được ưa thích cho các tấm ống của nhà máy khử muối, lớp lót lò phản ứng hóa học và tấm ốp kiến ​​trúc nơi cần tạo hình nguội.

Lớp 2 – Công việc có mục đích chung

UTS: tối thiểu 345 MPa; Cường độ năng suất: tối thiểu 275 MPa; Độ giãn dài: tối thiểu 20%. Loại CP được lưu trữ rộng rãi nhất. Các ứng dụng bao gồm bộ trao đổi nhiệt dưới biển ngoài khơi, trục cánh quạt biển và thiết bị xử lý điện hóa. ASTM B348 Lớp 2 và ISO 9001 chứng nhận nhà máy là yêu cầu tiêu chuẩn.

Lớp 4 - CP Titanium có độ bền cao nhất

UTS: tối thiểu 550 MPa; Sức mạnh năng suất: tối thiểu 483 MPa. Được sử dụng trong các bộ phận cấy ghép phẫu thuật và đường ống hóa chất áp suất cao, nơi phải tránh các thành phần hợp kim vì lý do tương thích sinh học hoặc ăn mòn.

Lớp 5 (Ti-6Al-4V) – Tiêu chuẩn vàng y tế và hàng không vũ trụ

UTS: tối thiểu 950 MPa; Cường độ năng suất: tối thiểu 880 MPa; Mật độ: 4,43 g/cm³; Giới hạn mỏi (10⁷ chu kỳ): ~620 MPa. Hợp kim alpha-beta chứa 6% nhôm và 4% vanadi. Được quản lý bởi ASTM B348 Lớp 5 cho thanh công nghiệp và AMS 4928 cho hàng không vũ trụ. Nó chiếm ưu thế trong việc rèn cánh tuabin, khung kết cấu máy bay, tay treo xe đua và thân chỉnh hình chu kỳ cao.

Lớp 23 (Ti-6Al-4V ELI) – Tinh chỉnh cấp độ cấy ghép

UTS: tối thiểu 860 MPa; Cường độ năng suất: tối thiểu 795 MPa; Hàm lượng oxy ≤ 0,13% khối lượng. Hóa học kẽ cực thấp (ELI) làm giảm oxy, nitơ và sắt để cải thiện độ bền đứt gãy và khả năng chống mỏi trong môi trường tải tuần hoàn. Tiêu chuẩn bắt buộc đối với cấy ghép chỉnh hình chịu lực: ASTM F136 và ISO 5832-3 . Được sử dụng trong thân xương đùi, lồng giữa các cơ thể cột sống và thanh trụ trụ răng.

Lớp 7 (Ti-0.2Pd) – Kháng hóa chất vượt trội

Việc bổ sung palladium (0,12–0,25%) làm giảm đáng kể tốc độ ăn mòn trong các axit khử như hydrochloric và sulfuric. Được ưu tiên cho các thiết bị xử lý hóa học trong đó Cấp 2 sẽ bị ăn mòn ở các kẽ hở. Được quản lý bởi ASTM B348 Lớp 7 .

Dữ liệu hiệu suất cơ học: Thanh Titan so với Thép không gỉ 316L

Bảng dưới đây cho phép phân tích thay thế trực tiếp. Tất cả các thanh ủ tham chiếu giá trị titan theo tiêu chuẩn ASTM B348; Giá trị 316L tham khảo thanh ủ ASTM A276.

Điểm mấu chốt: Thanh titan cấp 5 đạt cường độ riêng cao hơn 3,5 lần so với thép không gỉ 316L đồng thời giảm 45% trọng lượng trên mỗi đơn vị thể tích—một lợi thế mang tính quyết định đối với các kết cấu quan trọng về trọng lượng.

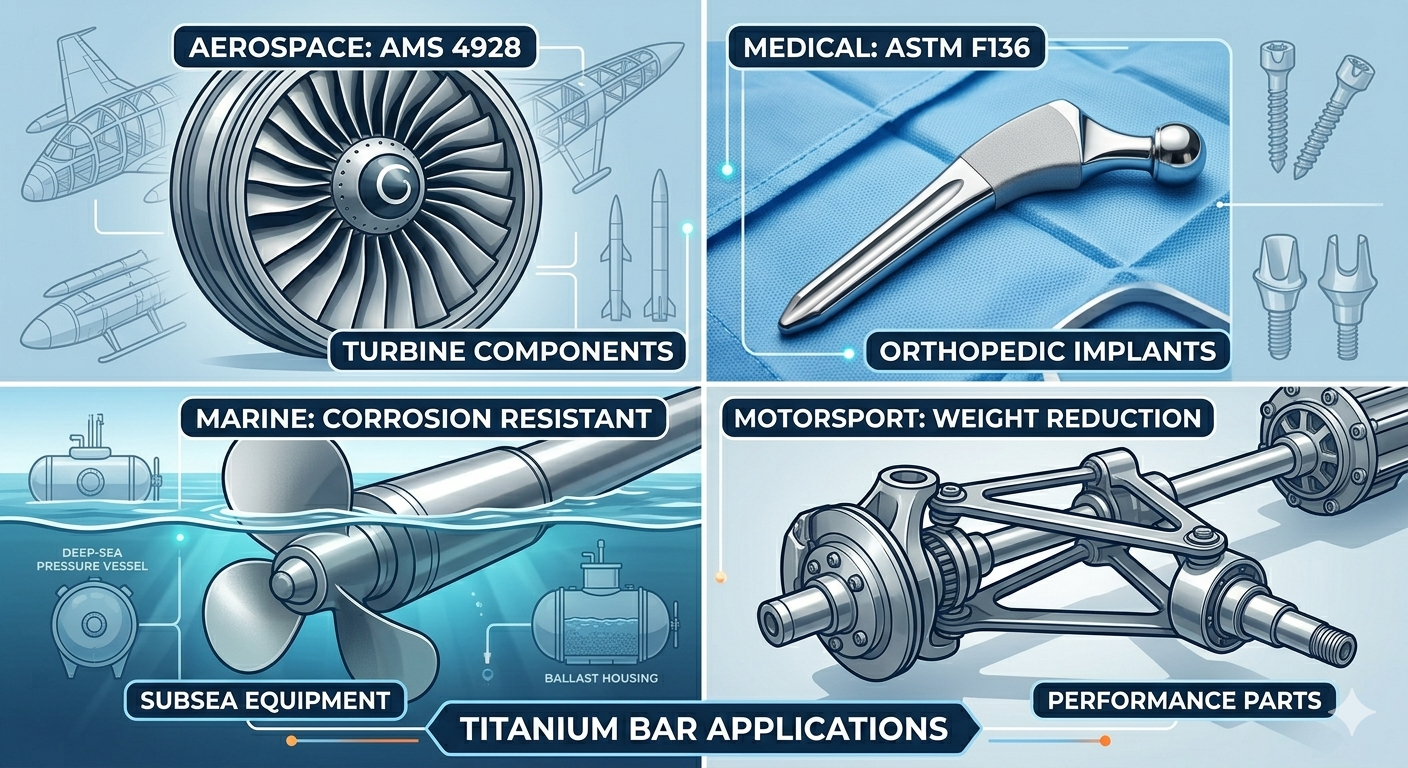

Các ứng dụng cụ thể theo ngành và tiêu chuẩn quản lý

Hàng không vũ trụ và quốc phòng

Thanh titan chiếm khoảng 15–20% trọng lượng kết cấu của máy bay thương mại thế hệ tiếp theo. Các ứng dụng quan trọng bao gồm:

• Ốc vít và bu lông khung máy bay (Lớp 5, AMS 4928 , NAS 1352 series) — thay thế bu lông thép với mức phạt bằng 1/3 trọng lượng
• Rèn đĩa máy nén và turbine blade root bars ( AMS 4928 / AMS 4965 ) định mức liên tục ở 315°C
• Vỏ thiết bị truyền động thủy lực và landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• Thanh khung máy bay tên lửa siêu thanh (Cấp 5 hoặc Beta-C, ASTM B348 Lớp 19 )

Cấy ghép y tế và chỉnh hình

Khả năng tích hợp xương của Titanium—liên kết trực tiếp với xương sống mà không có giao diện mô sợi—làm cho nó không thể thay thế được trong các mô cấy chịu lực. Thanh lớp 23 ( ASTM F136, ISO 5832-3 ) được ủy quyền cho:

• Thân hông đùi và acetabular shell blanks — machined from 50–80 mm diameter bar
• Vít cuống sống và interbody cage frames — torque-critical thread roots require tight fatigue data
• Thanh trụ trụ cấy ghép nha khoa được gia công bằng hệ thống CAD/CAM - Cấp 4 hoặc Cấp 23 cho mỗi ISO 10271
• Tấm cố định chấn thương và đinh có khung - trong đó khả năng tương thích MRI (không sắt từ) là cần thiết

Kỹ thuật hàng hải và dưới biển

Tốc độ ăn mòn của thanh titan trong nước biển có hiệu quả 0,025mm/năm —so với 0,5–1,5 mm/năm đối với 316L—giúp có thể đạt được chu kỳ dịch vụ không cần bảo trì trong 25 năm. Sử dụng chính:

• Thanh giằng bình áp lực biển sâu và két dằn định mức tới 600 bar (độ sâu 6.000 m) sử dụng thanh Cấp 5 cho mỗi ASTM B348
• Rèn trục chân vịt dành cho tàu hải quân - Cấp 2 cung cấp khả năng chống ăn mòn mà không cần cực dương hy sinh
• tấm ống trao đổi nhiệt nhà máy khử muối ở lớp 2 mỗi ASTM B348 và ASME SB-348
• Bu lông gốc cánh tuabin thủy triều và mooring anchor pins in Grade 5

Xử lý hóa học và năng lượng

Trong các nhà máy clo-kiềm và các lò phản ứng hóa học ướt, titan hoạt động tốt hơn Hastelloy với chi phí trên mỗi đơn vị thể tích thấp hơn. Các ứng dụng cụ thể bao gồm:

• Hỗ trợ điện cực tế bào điện phân - Thanh cấp 1 cho độ dẫn và khả năng định hình tối đa
• Trục lò phản ứng axit nitric và axit axetic - Thanh cấp 2, nhiệt độ sử dụng lên tới 250 ° C
• Trục bơm axit clohydric — Lớp 7 (Ti-0,2Pd, ASTM B348 Lớp 7 ) trong đó ăn mòn kẽ hở axit khử là dạng hư hỏng
• Ốc vít thùng chứa chất thải hạt nhân — Cấp 12 (Ti-0,3Mo-0,8Ni) cho cường độ kết hợp và khả năng kháng axit khử

Xe thể thao và ô tô hiệu suất cao

Các quy định của Công thức 1 cho phép sử dụng titan trong hệ thống treo thẳng đứng, trục hộp số và chốt bánh xe trong đó việc tiết kiệm trọng lượng trực tiếp chuyển thành thời gian vòng đua. Thanh lớp 5 được gia công để AMS 4928 cung cấp một Giảm cân 40% trên các thành phần thép tương đương mà không bị suy giảm tuổi thọ mỏi ở ngưỡng 10⁷ chu kỳ.

Kích thước tiêu chuẩn và thông số kỹ thuật mua sắm

Thanh titan có sẵn ở dạng hình tròn, hình lục giác, hình vuông và phẳng (hình chữ nhật). Bảng sau đây tóm tắt kích thước kho tiêu chuẩn và thông số kỹ thuật quản lý.

Các tùy chọn hoàn thiện bề mặt bao gồm: tẩy cặn cán nóng (HRD) , ủ sáng kéo nguội (CDBA) và mài không tâm (dung sai ±0,05 mm). Các ứng dụng hàng không vũ trụ và y tế thường bắt buộc phải có thanh mặt đất không có tâm với khả năng truy xuất nguồn gốc của chứng chỉ nhà máy đối với số nhiệt.

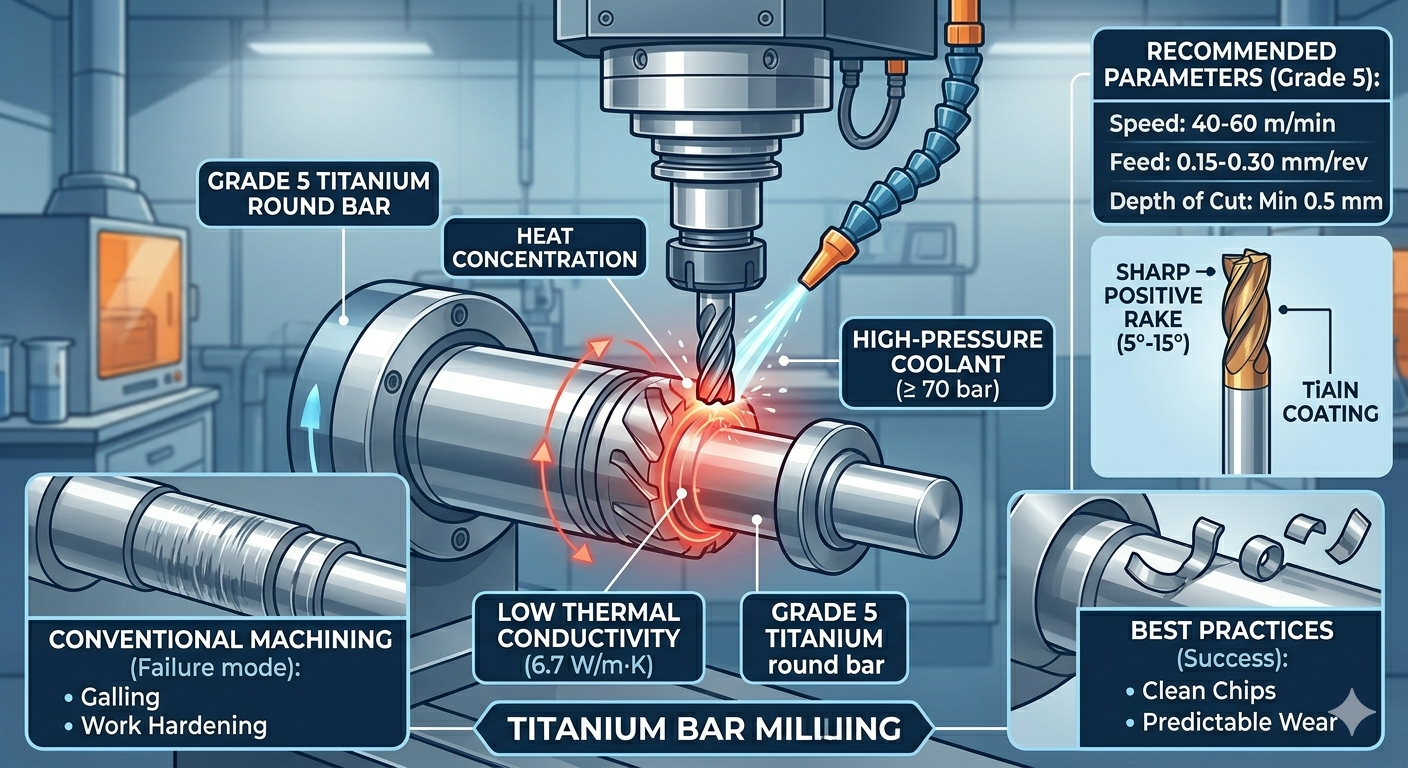

Gia công thanh Titan: Những thách thức và phương pháp thực hành tốt nhất

Độ dẫn nhiệt thấp của titan ( 6,7 W/m·K cho lớp 5 , so với 16,3 W/m·K của 316L) khiến nhiệt tập trung ở lưỡi cắt thay vì tiêu tán qua chip. Nếu không có các tham số quy trình chính xác, cạnh tích hợp, độ cứng gia công và rãnh dao sẽ dẫn đến lỗi hạt dao và loại bỏ kích thước nhanh chóng.

Thông số tiện khuyến nghị cho thanh cấp 5

• Tốc độ cắt: 40–60 m/phút (hạt dao không phủ cacbua hoặc phủ TiAlN, ISO K10–K20)
• Tỷ lệ thức ăn: 0,15–0,30 mm/vòng để duy trì khả năng phá phoi và tránh cọ xát
• Độ sâu cắt: Tối thiểu 0,5 mm để cắt bên dưới lớp gia công cứng từ các lần cắt trước
• Chất làm mát: Bắt buộc phải sử dụng chất làm mát ngập áp suất cao ≥ 70 bar hướng vào vùng cắt
• Hình học công cụ: Góc nghiêng dương sắc nét (5°–15°) để giảm thiểu lực cắt và sinh nhiệt

Ghi chú phay và khoan

Đối với phay thanh Cấp 5, phay leo lên (thông thường: tránh) bằng Dao phay ngón được phủ TiAlN 3–5 me ở tốc độ bề mặt 60–80 m/phút duy trì tuổi thọ dụng cụ trên 30 phút cho mỗi cạnh. Khoan yêu cầu chất làm mát xuyên trục chính; Chu trình khoan lỗ với đường kính 1× ngăn chặn việc đóng phoi và giữ nhiệt trong các lỗ sâu.

Máy cấp CP (Cấp 1–2) xấp xỉ Dễ dàng hơn 30% hơn Lớp 5 do độ bền thấp hơn, nhưng bản chất dẻo của chúng vẫn đòi hỏi dụng cụ sắc bén và kiểm soát phoi tích cực.

Yêu cầu về đảm bảo chất lượng và chứng nhận

Việc mua thanh titan cho các ứng dụng quan trọng phải chỉ định chuỗi tài liệu sau để đảm bảo khả năng truy xuất nguồn gốc và tuân thủ:

1. Chứng chỉ kiểm tra nhà máy (MTC) theo EN 10204 3.1 hoặc 3.2 - thành phần hóa học có thể theo dõi bằng số nhiệt và các kết quả thử nghiệm cơ học
2. Tuyên bố tuân thủ ASTM B348 hoặc AMS 4928 - xác nhận sự phù hợp với thông số kỹ thuật cho mỗi cấp áp dụng
3. Báo cáo kiểm tra siêu âm (UT) — bắt buộc đối với thanh hàng không vũ trụ có đường kính > 50 mm theo AMS 2631 / ASTM E2375
4. Phân tích hóa học (OES hoặc ICP) - xác minh hàm lượng oxy đối với ELI cấp 23 (≤ 0,13 wt%) theo tiêu chuẩn ASTM F136
5. Chứng chỉ Hệ thống quản lý chất lượng ISO 9001:2015 / AS9100D từ nhà máy - được yêu cầu bởi hầu hết các OEM y tế và hàng không vũ trụ Cấp 1
6. Tuyên bố REACH/RoHS cho Cấp 7 (hàm lượng palladium yêu cầu tiết lộ thông tin về xung đột khoáng sản trong chuỗi cung ứng của EU)

Hướng dẫn chọn điểm theo đơn đăng ký

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa thanh titan Loại 5 và Loại 2 là gì và tôi chọn cách nào?

Lớp 2 là titan nguyên chất về mặt thương mại: không có nguyên tố hợp kim, UTS 345 MPa , khả năng chống ăn mòn tuyệt vời và khả năng tạo hình nguội dễ dàng. Đây là sự lựa chọn hiệu quả về mặt chi phí cho thiết bị xử lý hóa học, bộ trao đổi nhiệt hàng hải và dụng cụ y tế không mang tải trọng kết cấu. Lớp 5 (Ti-6Al-4V) là một hợp kim alpha-beta với UTS 950 MPa —mạnh hơn gần gấp 3 lần—nhưng giá cao hơn 20–30% mỗi kg và khó gia công hơn đáng kể. Chọn Cấp 5 bất cứ khi nào thành phần chịu tải, tới hạn về độ mỏi hoặc phải giảm thiểu trọng lượng. Chọn Cấp 2 khi khả năng chống ăn mòn là nguyên nhân chính và tải trọng cơ học thấp.

Câu 2: Tại sao thanh titan khó gia công so với thép không gỉ?

Ba đặc tính kết hợp tạo nên thách thức cho titan: (1) Độ dẫn nhiệt thấp (6,7 W/m·K) có nghĩa là nhiệt không thể thoát qua chip—nó tích tụ ở đầu dụng cụ, làm tăng tốc độ mài mòn; (2) Khả năng phản ứng hóa học cao ở nhiệt độ cao khiến titan hàn (mật ong) vào lưỡi cắt, tạo ra cạnh tích tụ; (3) Làm việc chăm chỉ —bề mặt cứng lại sau mỗi lần cắt, vì vậy lần cắt tiếp theo phải cắt bên dưới lớp đó. Việc quản lý chính xác tốc độ cắt (< 60 m/phút), chất làm mát áp suất cao (> 70 bar), dụng cụ cào dương sắc bén và độ sâu cắt tối thiểu 0,5 mm sẽ giải quyết được cả ba vấn đề và mang lại tuổi thọ dụng cụ có thể dự đoán được.

Câu hỏi 3: Thanh titan có thực sự tương thích sinh học không? Tiêu chuẩn nào xác nhận điều này?

Đúng. Titan tạo thành lớp oxit TiO₂ trơ, ổn định, ngăn chặn sự giải phóng ion vào mô. Bằng chứng lâm sàng hàng thập kỷ xác nhận độc tính tế bào không đáng kể và không có báo cáo nào về phản ứng dị ứng toàn thân—không giống như hợp kim chứa niken. Để tuân thủ quy định, tính tương thích sinh học được điều chỉnh bởi ISO 10993-1 (đánh giá sinh học của thiết bị y tế) và ISO 10993-5 (xét nghiệm độc tế bào). Sự phù hợp ở cấp độ vật liệu được xác nhận bởi ASTM F136 (Cấp 23 cho cấy ghép) và ISO 5832-3 . Lưu ý rằng một số bệnh nhân có biểu hiện nhạy cảm với vanadi; trong những trường hợp đó, các hợp kim không chứa vanadi như Ti-6Al-7Nb (ISO 5832-11) được chỉ định thay thế.

Câu 4: Thanh titan có thể hàn được không và cần có những biện pháp phòng ngừa nào?

Thanh titan có thể được hàn bằng Hàn GTAW (TIG) với dây phụ phù hợp với cấp độ. Yêu cầu quan trọng là che chắn khí trơ : titan hấp thụ oxy, nitơ và hydro ở nhiệt độ trên 400 °C, gây ra hiện tượng giòn. Điều này đòi hỏi các tấm chắn khí phía sau và phía sau (99,999% argon), độ sạch của khu vực hàn (lau IPA, không có dầu mỡ) và kiểm soát nhiệt độ giữa các lần hàn nghiêm ngặt dưới 150 ° C. Chất lượng mối hàn được kiểm tra theo AWS D1.9 (titan cấu trúc) hoặc ASME Phần IX (thiết bị chịu áp lực). Xử lý nhiệt sau hàn (PWHT) ở 540–600 °C trong chân không hoặc argon được sử dụng để giảm ứng suất dư trong các mối hàn Cấp 5.

Câu hỏi 5: Thanh titan so sánh với hợp kim nhôm về khả năng tiết kiệm trọng lượng trong ngành hàng không vũ trụ như thế nào?

Hợp kim nhôm (ví dụ: 7075-T6: UTS 572 MPa, mật độ 2,81 g/cm³, cường độ riêng ~204 MPa·cm³/g) phù hợp hoặc vượt quá titan Cấp 5 một chút về cường độ riêng ở nhiệt độ phòng. Tuy nhiên, titan vẫn giữ được đặc tính cơ học đầy đủ đến 315 ° C nơi nhôm bị phân hủy mạnh ở nhiệt độ trên 150°C. Titanium cũng mang lại khả năng chống ăn mòn vượt trội mà không cần xử lý bề mặt và mang lại ngưỡng mỏi cao hơn. Lựa chọn kỹ thuật là: nhôm cho các cấu trúc không chịu nhiệt, nhạy cảm với chi phí; titan cho các ứng dụng trong môi trường nóng, có độ mỏi cao hoặc môi trường ăn mòn nơi khối lượng cũng bị hạn chế.
