Cách chọn đĩa tròn titan công nghiệp: Hướng dẫn cho người mua

Tại sao Đĩa tròn Titan lại có giá trị cao cấp

Tỷ lệ sức mạnh trên trọng lượng của titan là khoảng gấp đôi so với thép không gỉ với trọng lượng nhẹ hơn khoảng 40%. Khả năng chống ăn mòn của nó trong nước biển, môi trường giàu clo và chất lỏng cơ thể con người là điều không thể so sánh với hầu hết các kim loại thông thường. Đối với các ứng dụng công nghiệp đòi hỏi khắt khe, những đặc tính này chứng minh mức giá cao hơn thường chạy Cao hơn 5–10× so với thép không gỉ 316L mỗi kg.

Đĩa tròn đặc biệt được sử dụng làm ghế van, cánh bơm, phôi mặt bích, bộ phận trao đổi nhiệt, phôi cấy ghép phẫu thuật và phụ kiện vách ngăn hàng không vũ trụ. Hình học — phẳng, tròn và đối xứng — làm cho chúng trở thành điểm khởi đầu linh hoạt cho gia công CNC.

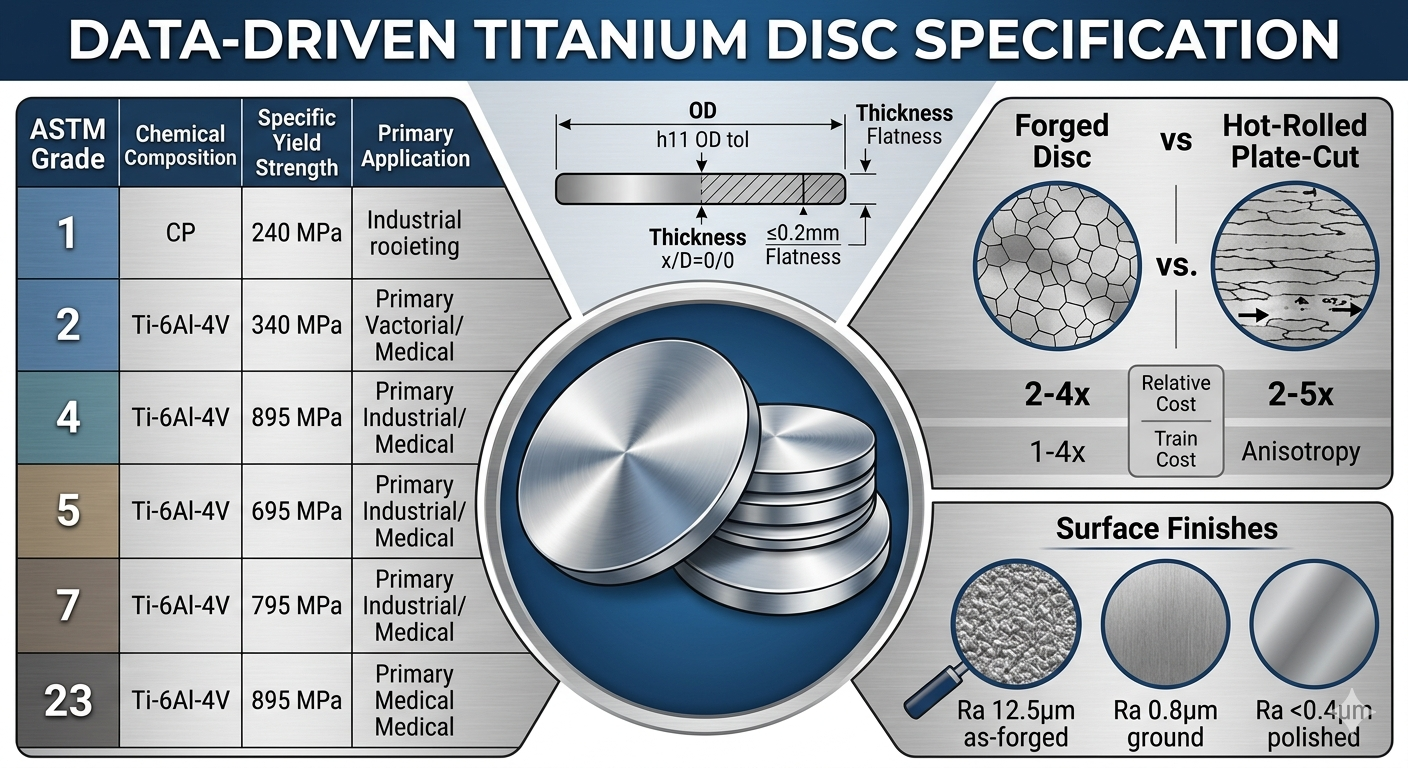

Hiểu về cấp độ Titan: Quyết định quan trọng nhất

Titan không phải là một vật liệu duy nhất. Có hơn 30 loại được chỉ định bởi ASTM, nhưng hầu hết người mua công nghiệp đều làm việc trong một danh sách ngắn gồm sáu loại. Chọn sai lớp là sai lầm đắt giá nhất mà bạn có thể mắc phải.

Cấp 2 là mặc định cho hầu hết người mua công nghiệp bởi vì nó cân bằng khả năng chống ăn mòn, khả năng gia công và tính sẵn có. Chỉ nâng cấp lên Lớp 5 khi tải trọng kết cấu yêu cầu. Chọn Lớp 7 hoặc Lớp 12 khi môi trường bao gồm các axit khử có thể tấn công các lớp CP tiêu chuẩn.

Thông số kích thước: Những gì cần đo lường và xác minh

Đĩa tròn titan có bốn kích thước chính. Mỗi bộ phận phải được chỉ định rõ ràng trong đơn đặt hàng của bạn để tránh các bộ phận không khớp.

Đường kính ngoài (OD)

Đĩa chứng khoán tiêu chuẩn có sẵn từ Đường kính ngoài 10 mm đến 1.000 mm , mặc dù hầu hết các kho hàng đều có kích thước từ 50 mm đến 500 mm. Đối với OD trên 600 mm, thời gian thực hiện đơn đặt hàng tùy chỉnh dự kiến ​​là 8–14 tuần. Chỉ định cấp dung sai: h11 (±0,1–0,4 mm) cho mục đích sử dụng công nghiệp thông thường hoặc h8/h9 cho các cụm lắp ráp chính xác.

độ dày

Đĩa thường có phạm vi từ dày 1 mm đến 150 mm . Dưới 3 mm, độ phẳng trở nên quan trọng - cong vênh trong quá trình cán nóng có thể gây ra lỗi song song vượt quá 0,5 mm trên 100 mm, điều này không thể chấp nhận được đối với các ứng dụng van hoặc vòng đệm. Chỉ định dung sai độ phẳng (ví dụ: tổng độ đảo chỉ báo ≤0,2 mm) trên bất kỳ đĩa nào mỏng hơn 5 mm.

độ dày-to-Diameter Ratio

Tỷ lệ dưới 1:10 (độ dày dưới 10% đường kính) được coi là đĩa mỏng và dễ bị biến dạng trong quá trình gia công và xử lý nhiệt. Nếu ứng dụng của bạn yêu cầu tỷ lệ dưới 1:15, hãy yêu cầu ủ giảm ứng suất như một phần của điều kiện cung cấp.

Trọng lượng và dung sai khối lượng

Đối với các bộ phận quay như cánh quạt, dung sai khối lượng cũng quan trọng như dung sai kích thước. Chỉ định độ lệch trọng lượng tối đa của ±0,5% nếu đĩa sẽ được sử dụng trong một cụm quay cân bằng. Đĩa không cân bằng trong các ứng dụng tốc độ cao có thể tạo ra tần số rung làm hỏng vòng bi trong vòng hàng nghìn giờ hoạt động.

Phương pháp sản xuất: Rèn so với cán so với cắt từ thanh

Cách đĩa được tạo ra ảnh hưởng trực tiếp đến tính chất cơ học và tính toàn vẹn bên trong của nó. Ba tuyến sản xuất chiếm lĩnh thị trường:

• Cắt đĩa/tấm cán nóng: Lựa chọn kinh tế nhất. Một tấm titan được cán nóng đến độ dày, sau đó một phôi tròn được cắt bằng plasma hoặc bằng tia nước thành OD. Cấu trúc hạt có tính định hướng (dị hướng), có thể làm giảm tuổi thọ mỏi từ 10–20% so với các bộ phận được rèn theo các hướng tải nhất định.
• Đĩa giả mạo: Một phôi thép được ép dưới trọng tải thành hình dạng đĩa gần như lưới. Điều này giúp tinh chỉnh cấu trúc hạt, loại bỏ độ xốp và tạo ra các đặc tính cơ học đẳng hướng. Các ứng dụng hàng không vũ trụ và y tế hầu như luôn yêu cầu rèn. Chi phí thường là tấm cán 2–4×.
• Đĩa cắt từ thanh tròn: Một thanh titan tròn được cắt theo độ dày yêu cầu. Điều này giữ lại cấu trúc hạt mịn, rèn của phôi thanh và lý tưởng cho OD nhỏ (dưới 100 mm). Nó đắt hơn mỗi kg so với cắt tấm cho đường kính lớn.

Đối với dịch vụ công nghiệp nói chung (mặt bích, miếng đệm, sử dụng kết cấu không quan trọng), đĩa cắt tấm có hiệu quả về mặt chi phí. Đối với các bộ phận chịu tải theo chu kỳ hoặc quan trọng về an toàn, luôn chỉ định rèn.

Tùy chọn hoàn thiện bề mặt và thời điểm mỗi vấn đề

Bề mặt hoàn thiện ảnh hưởng đến hiệu suất bịt kín, độ bền mỏi, khả năng tương thích sinh học và chi phí gia công tiếp theo. Các nhà cung cấp đưa ra một số điều kiện tiêu chuẩn:

• Cán nóng / rèn (Ra 3,2–12,5 µm): Quy mô nhà máy hiện có. Chi phí thấp nhất. Yêu cầu gia công trước khi sử dụng trong hầu hết các ứng dụng. Thích hợp làm nguyên liệu thô.
• Được ngâm/khử cặn (Ra 1,6–6,3 µm): Tẩy bằng axit loại bỏ cặn nhà máy và khôi phục lớp oxit thụ động. Tốt cho khả năng chống ăn mòn mà không cần gia công. Phổ biến cho các thành phần công nghiệp hóa chất.
• Mặt đất (Ra 0,4–1,6 µm): Cần có mặt phẳng để bịt kín bề mặt, đệm đệm chính xác và giá đỡ quang học. Thông thường, thêm $15–$50/đĩa cho OD nhỏ, nhiều hơn đáng kể cho đĩa lớn.
• Đánh bóng (Ra <0,4 µm): Đánh bóng bằng điện hoặc đánh bóng cơ học. Bắt buộc đối với các thiết bị y tế cấy ghép (tuân thủ ISO 10993) và bề mặt tiếp xúc hợp vệ sinh với thực phẩm/dược phẩm.
• Anod hóa: Lớp oxit điện hóa để mã hóa màu sắc, tăng độ cứng bề mặt (~400 HV) hoặc cải thiện tính chất điện môi. Anodizing loại II phổ biến trong môi trường MRO hàng không vũ trụ.

Chứng nhận vật liệu và yêu cầu truy xuất nguồn gốc

Không bao giờ mua đĩa titan công nghiệp mà không có báo cáo thử nghiệm vật liệu (MTR). MTR hợp pháp ghi lại thành phần hóa học (đáp ứng ASTM B265, AMS 4928 hoặc tương đương), kết quả kiểm tra cơ học (cường độ năng suất, UTS, độ giãn dài), số nhiệt/lô và chứng nhận của nhà máy (thường là ISO 17025 hoặc NADCAP).

Đối với các ngành được quy định cụ thể, các chứng nhận bổ sung sẽ được áp dụng:

• Hàng không vũ trụ: AMS 4928 (thanh/phôi loại 5), AMS 4911 (tấm/tấm), Mẫu FAA 8130-3 hoặc Mẫu 1 EASA cho các bộ phận có thể bay được.
• Y tế/cấy ghép: ASTM F67 (CP titan), ASTM F136 (Ti-6Al-4V ELI), ISO 5832-2/3, thử nghiệm tương thích sinh học theo ISO 10993.
• Bình chịu áp lực/đường ống: ASME Phần II, Phần B (ASTM B265 cho dải/tấm/tấm), PED 2014/68/EU dành cho thị trường Châu Âu.
• Hạt nhân: ASTM B265 Lớp 12 hoặc 16, có NDE bổ sung (kiểm tra siêu âm hoặc chụp X quang) và tài liệu mua sắm ASME NCA-3800.

Yêu cầu truy xuất nguồn gốc nhiệt đầy đủ. Một nhà cung cấp có uy tín có thể theo dõi bất kỳ đĩa nào về số nhiệt nóng chảy ban đầu tại nhà máy titan - rất quan trọng đối với việc phân tích lỗi và kiểm tra theo quy định.

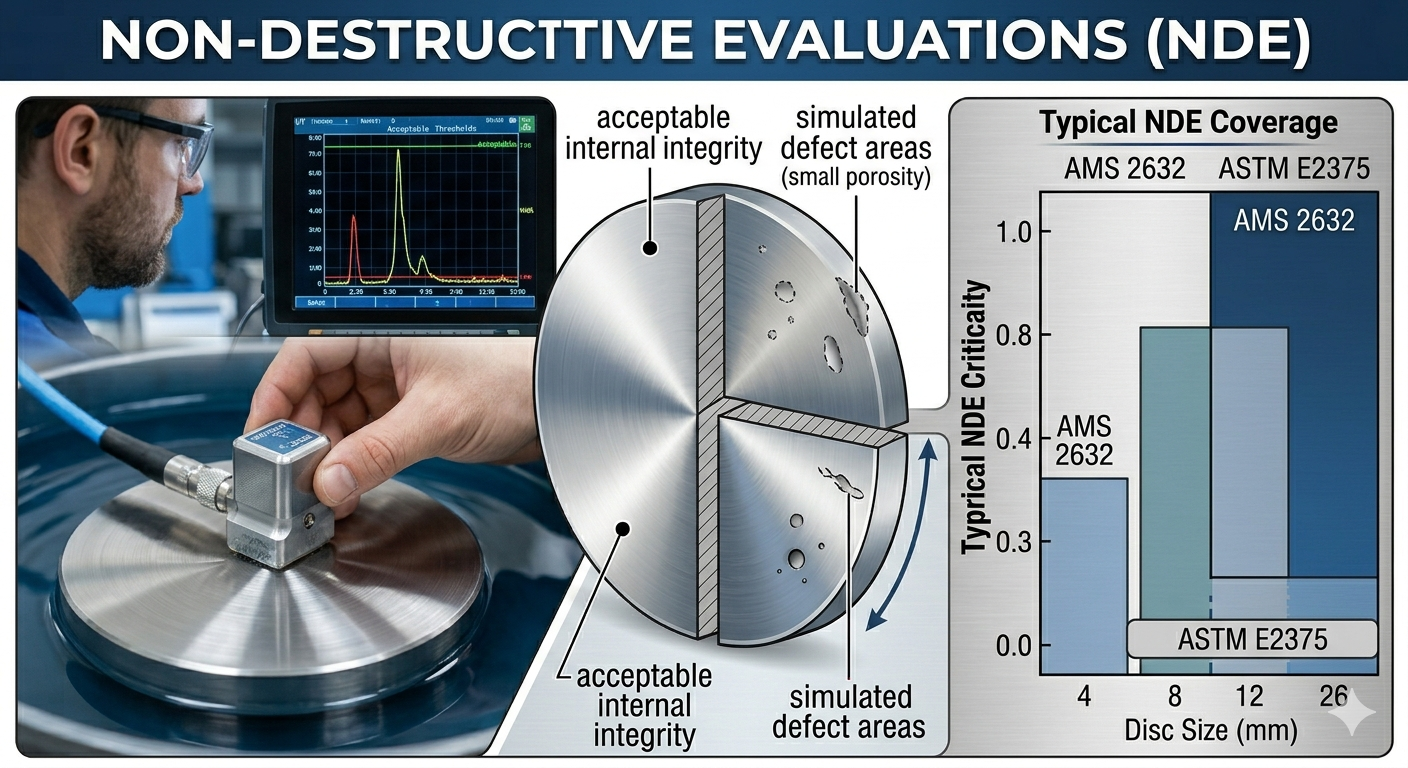

Đánh giá không mang tính phá hủy: Khi nào cần yêu cầu

Các khuyết tật bên trong - độ xốp, tạp chất, lớp màng - không thể được phát hiện bằng mắt thường. Đối với các đĩa chịu tải kết cấu hoặc được sử dụng trong các bộ phận quan trọng, hãy chỉ định NDE trong đơn đặt hàng của bạn. Các phương pháp phổ biến bao gồm:

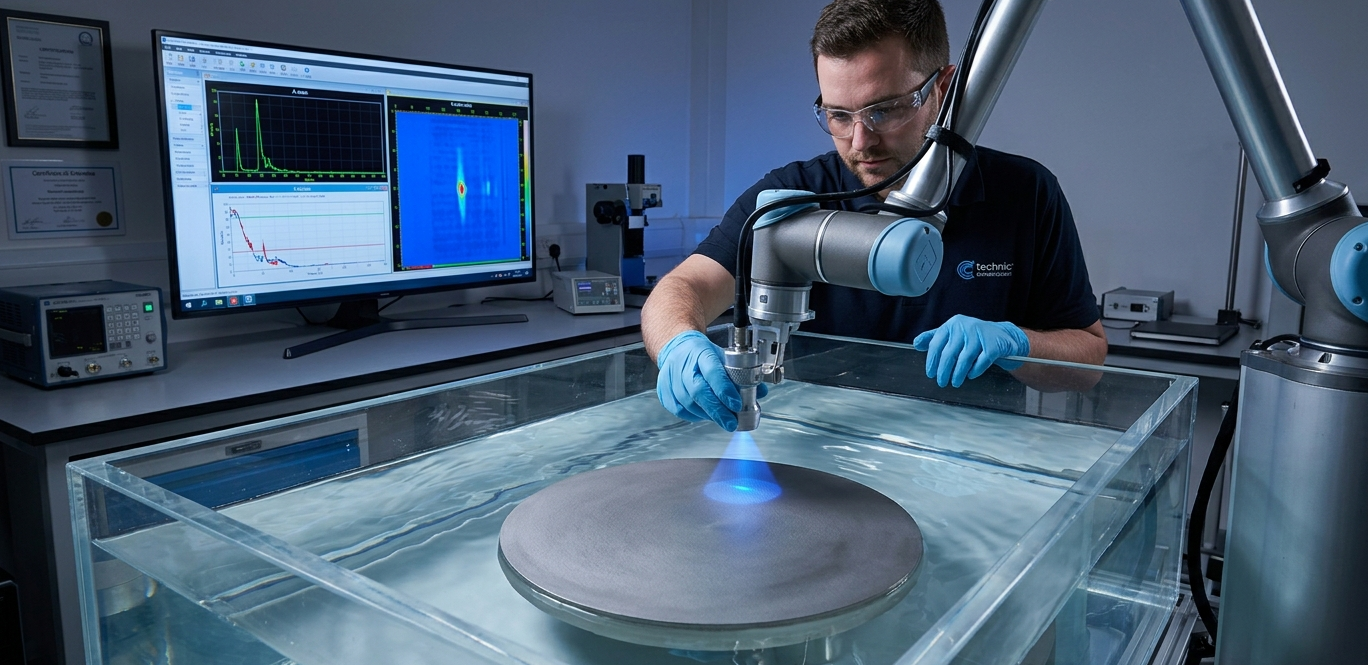

• Kiểm tra siêu âm (UT): Phương pháp NDE chính dành cho đĩa titan dày trên 12 mm. Phát hiện các khuyết tật thể tích dưới bề mặt. Chỉ định tiêu chí chấp nhận theo AMS 2632 hoặc ASTM E2375.
• Kiểm tra thâm nhập chất lỏng (LPI/FPI): Phát hiện các vết nứt và độ xốp bề mặt. Chi phí thấp (~$10–$30 mỗi đĩa đối với kích thước tiêu chuẩn). Chỉ định theo tiêu chuẩn ASTM E1417 hoặc AMS 2647 cho ngành hàng không vũ trụ.
• Kiểm tra chụp ảnh phóng xạ (RT): Chụp ảnh tia X hoặc tia gamma cho các cấu trúc bên trong phức tạp. Được sử dụng cho các đĩa rèn lớn trong các ứng dụng hạt nhân và bình chịu áp lực.

Là một quy tắc thực tế: yêu cầu LPI cho tất cả các đĩa quan trọng về an toàn và UT cho các đĩa được rèn dày trên 25 mm . Đối với kho công nghiệp nói chung ở mức tải vừa phải, NDE có thể được bỏ qua để kiểm soát chi phí.

Chiến lược tìm nguồn cung ứng: Nhà máy trực tiếp so với nhà phân phối so với thị trường giao ngay

Nơi bạn mua ảnh hưởng đến giá cả, thời gian giao hàng, chất lượng tài liệu và rủi ro hàng giả — tất cả đều là những mối lo ngại đáng kể trong chuỗi cung ứng titan.

Nhà máy trực tiếp

Mua trực tiếp từ các nhà sản xuất chính (VSMPO-AVISMA, TIMET, ATI, Kobe Steel) mang lại khả năng truy xuất nguồn gốc tốt nhất và giá mỗi kg thấp nhất tính theo số lượng. Số lượng đặt hàng tối thiểu thường bắt đầu từ 500–2.000 kg , với thời gian thực hiện là 12–20 tuần đối với kích thước tùy chỉnh. Tốt nhất cho các chương trình dài hạn, khối lượng lớn.

Nhà phân phối được chứng nhận

Các nhà phân phối được chứng nhận AS9120B- hoặc ISO 9001 có kho hàng cắt theo kích cỡ với khả năng truy xuất nguồn gốc MTR đầy đủ. Thời gian thực hiện thường là 1–3 tuần cho các lớp và kích cỡ tiêu chuẩn. Giá chênh lệch so với giá trực tiếp tại nhà máy là 15–40%, nhưng số lượng đặt hàng tối thiểu thấp hơn nhiều (đôi khi chỉ là một chiếc). Đây là kênh chính xác cho hầu hết người mua công nghiệp.

Thị trường giao ngay / Thị trường trực tuyến

Các thị trường trực tuyến và người giao dịch giao ngay có thể đưa ra mức giá hấp dẫn nhưng có nguy cơ làm giả và đánh giá sai cao. Một cuộc điều tra của FAA năm 2019 đã phát hiện các bộ phận bằng titan có MTR giả trong chuỗi cung ứng hàng không vũ trụ - một vấn đề vẫn tồn tại trong toàn ngành. Không bao giờ mua đĩa titan quan trọng về an toàn từ các nhà cung cấp giao ngay chưa được xác minh mà không có xác minh hóa học độc lập (phân tích XRF hoặc OES).

Tiêu chuẩn giá và yếu tố điều khiển chi phí

Giá titan không ổn định và gắn liền với giá xốp thô, chi phí năng lượng và chu kỳ nhu cầu hàng không vũ trụ. Tuy nhiên, phạm vi giá gần đúng của nhà phân phối cho đĩa chứng khoán (theo dữ liệu thị trường gần đây) cung cấp các điểm chuẩn hữu ích:

Yếu tố chi phí lớn nhất ngoài nguyên liệu thô là: yêu cầu NDE (10–25%), dung sai chặt chẽ (15–40%), mài bề mặt ($15–$100 mỗi đĩa) và tài liệu chứng nhận ($50–$200 mỗi đơn hàng đối với giấy tờ NADCAP/AS9100).

Danh sách kiểm tra thực tế trước khi bạn đặt hàng

Sử dụng danh sách kiểm tra này để xác minh thông số mua hàng của bạn đã hoàn tất trước khi gửi yêu cầu báo giá (RFQ):

1. Cấp hợp kim được chỉ định (ví dụ: Cấp 2 theo tiêu chuẩn ASTM B265 hoặc Ti-6Al-4V theo AMS 4928)
2. Đường kính ngoài có cấp dung sai được nêu (ví dụ: 150 mm ± 0,2 mm)
3. độ dày with flatness tolerance if below 10 mm
4. Lộ trình sản xuất được chỉ định (rèn/cán/cắt thanh)
5. Điều kiện cung cấp đã nêu (ủ, STA, khi cán)
6. Yêu cầu về độ bóng bề mặt (như ngâm, nghiền tới Ra 0,8 µm, đánh bóng, anodized)
7. Các yêu cầu NDE được liệt kê (LPI theo ASTM E1417, UT theo AMS 2632 hoặc không có yêu cầu nào)
8. Các tài liệu chứng nhận và truy xuất nguồn gốc được yêu cầu (MTR, C of C, số nhiệt)
9. Số lượng và bất kỳ lịch trình giao hàng so le nào
10. Yêu cầu về đóng gói (được bọc riêng lẻ, chống ẩm, không xếp chồng tiếp xúc trực tiếp)

Một RFQ hoàn chỉnh bao gồm tất cả mười điểm sẽ tạo ra các báo giá tương đương, rõ ràng từ nhiều nhà cung cấp và giảm đáng kể nguy cơ nhận được các bộ phận không đạt yêu cầu kiểm tra đầu vào.
